白云石選礦工藝流程介紹:

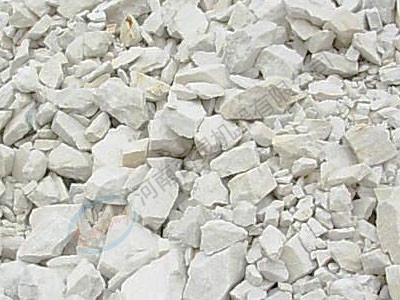

從白云石礦石中分選出白云石精礦的過程。白云石是CaC03和Mgc03的復鹽，化學組成CaMg[C03]2，其中MgO為21．7％，CaO為30．4％，C02為47．9％。礦石中常含粘土及含鐵、鋁、硅等的雜質礦物。白云石主要用于冶金、耐火材料、化學、建筑材料等工業部門。冶金工業主要用白云石作冶煉熔劑，也可用以提煉金屬鎂。白云石的品位用Mg(r)含量表示，一般能用于工業上的白云石的MgO含量應在16％以上。此外，不同工業部門對白云石的粒度有不同要求。
化學成分符合要求的礦石通常采用破碎一洗礦一篩分原則流程，按不同用途生產出相應粒級的產品。例如中國南京白云石礦，采出的礦石中MgO含量在20％以上，SiO2基本低于2％，達到行業標準的特級和一級品指標，且因礦石純凈而不需設洗礦作業。
原礦經顎式破碎機粗碎，棒條篩預先篩分，其篩上產品又經圓錐破碎機中碎后進行第一次篩分，將礦石分成～20mm、一50+20mm、+50mm三個級別。一50+20mm和+50mm兩級別合并后，進行第二次篩分，獲得10～30mm、25～50mm、40～80mm三個級別的產品。第一次篩分的一20mm粒級經第三次篩分，獲O～5mm、5～13mm、lO～20mm三個級別的產品。上述6種產品中，50～25mm、30～10mm兩個級別的產品作冶煉用白云石；O～5mm粒級產品用于燒結；80～40mm粒級產品供給特殊需要的用戶；其他級別產品作建筑石料。
含有較多雜質的白云石礦石，可采用重介質選礦法、浮選法等加以處理。例如美國加利福尼亞凱澤(Kaiser)鋁業化學公司處理含石英、蛇紋石和花崗巖的白云石礦石，其工藝流程包括破碎、洗礦、篩分、重介質分選等作業(見圖2)。重介質分選用維姆科分選錐，分離密度為2．65～2．75g／cm3，入選的礦石粒度為+6mm。其中的浮礦與此前的兩段篩分作業篩出的一12mm和一6mm粒級作為廢棄產品，其沉礦再經后續的破碎篩分作業加工成成品礦。
注：以上方案僅供參考。實際工藝應根據用戶所提供礦石的種類及其相關元素含量的多少制定方案
