浮選機工作時，隨著葉輪的旋轉，槽內礦漿從四周經槽底由葉輪下端吸到葉輪葉片之間，同時，由鼓風機給入的低壓空氣經空心軸和葉輪的空氣分配器也進入其中。礦漿與空氣在葉片之間充分混合后，從葉輪上半部周邊向斜上推出，由定子穩流和定向后進入整個槽子中。氣泡上升到泡沫穩定區，經過富集過程，泡沫從溢流堰自流溢出或進入泡沫槽。還有一部分礦漿向葉輪下部流去，再經葉輪攪拌，重新混合形成礦化氣泡，剩余的礦漿流向下一槽，直到最終成為尾礦。

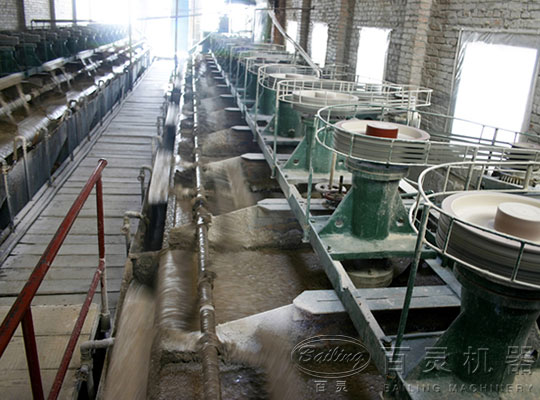

黑龍江XX選礦項目浮選機工作現場
1、吸氣量大、功耗低。
2、每槽兼有吸氣、吸漿和浮選三重功能，自成浮選回路，不需任何輔助設備，水平配置，便于流程的變更。
3、礦漿循環合理，能最大限度地減少粗砂沉淀。
4、設有礦漿面的自控裝置，調節方便。
5、葉輪帶有后傾式的上下葉片，上葉片產生礦漿上循環，下葉片產生礦漿下循環。
XJK浮選機詳細參數：
|
規格型號 |
有效
直徑
(m3/槽) |
葉輪直徑 |
生產能力
(m3/min) |
葉輪轉速(r/min) |
刮板轉速(r/min) |
配用電機 |
外形尺寸四槽一體 |
重量(噸/槽) |
|
型號 |
功率(KW) |
|
XJK-0.13 |
0.13 |
200 |
0.05-0.16 |
600 |
17.5 |
Y90L-4 |
1.5 |
2100×865×900 |
0.35 |
|
XJK-0.23 |
0.23 |
250 |
0.12-0.28 |
500 |
17.5 |
Y90L-4 |
1.5 |
2625×1130×1290 |
0.41 |
|
XJK-0.35 |
0.35 |
300 |
0.15-0.5 |
470 |
17.5 |
Y100L1-4 |
2.2 |
3012×1350×1320 |
0.45 |
|
XJK-0.62 |
0.62 |
350 |
0.3-0.9 |
400 |
16 |
Y100L2-4 |
3 |
3800×1500×1550 |
0.85 |
|
XJK-1.1 |
1.1 |
500 |
0.6-1.6 |
330 |
26 |
Y132m-6 |
5.5 |
4680×1820×1950 |
1.4 |
|
XJK-2.8 |
2.8 |
600 |
1.5-3.5 |
280 |
26 |
Y160L-6 |
11 |
7750×2600×2700 |
2.43 |
SF浮選機詳細參數：
|
型號規格 |
SF0.37 |
SF0.7 |
SF1.2 |
SF2.8 |
SF4 |
|
槽體容積 (m3) |
0.37 |
0.7 |
1.2 |
2.8 |
4 |
|
葉輪直徑 |
300 |
350 |
450 |
550 |
650 |
|
生產能力(t/h) |
0.2-0.4 |
0.3-0.9 |
0.6-1.2 |
1.5-3.5 |
0.5-4 |
|
葉輪轉速 (r/min) |
352 |
400 |
312 |
268 |
238 |
|
配套電機 |
型號 |
轉子 |
Y90L-4 |
Y132S-6 |
Y13M-6 |
Y180L-8 |
Y200L-8 |
|
刮板 |
Y80L-4 |
Y90L-6 |
Y90L-6 |
Y100L-6 |
Y100L-6 |
|
功率 |
①1.5 ②0.75 |
①3 ②1.1 |
①5.5 ②1.1 |
①11 ②1.5 |
①15 ②1.5 |
|
單槽重量(t/單槽) |
445 |
600 |
1240 |
2242 |
2660 |
|
外形尺寸 |
700×700×750 |
900×1100×950 |
1100×1100×1100 |
1700×1600×1150 |
1700×1600×1150 |
