球磨機由給料部、出料部、回轉部、傳動部（減速機，小傳動齒輪，電機，電控）等主要部分組成。中空軸采用鑄鋼件，內襯可拆換，回轉大齒輪采用鑄件滾齒加工，筒體內鑲有耐磨襯板，具有良好的耐磨性。本機運轉平穩，工作可靠。根據物料及排礦方式，可選擇
干式球磨機和
濕式格子型球磨機。
球磨機是物料被破碎之后，再進行粉碎的關鍵設備。球磨機廣泛應用于水泥，硅酸鹽制品，新型建筑材料、耐火材料、化肥、黑色與有色金屬選礦以及玻璃陶瓷等生產行業，對各種礦石和其它可磨性物料進行干式或濕式粉磨。
圖為河南百靈機器生產車間加工現場

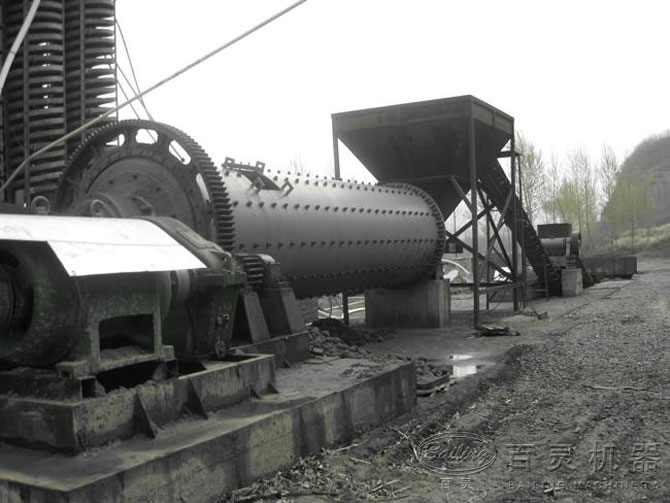

圖為四川客戶球磨機安裝現場圖
球磨機軸承采用稀油潤滑，有利于設備運行過程中軸承內部臟污的清洗以及減小軸承的磨損，百靈球磨機設備在最大程度上降低了設備易損件的更換程度，球磨機襯板、鋼球均采用高鉻鋼，耐磨使用周期長，為客戶后期設備的維修以及生產的運行帶來極大好處！
物料由進料裝置經入料中空軸螺旋均勻地進入磨機第一倉，該倉內有階梯襯板或波紋襯板，內裝不同規格鋼球，筒體轉動產生離心力將鋼球帶到一定高度后落下，對物料產生沖擊和研磨作用。物料在第一倉達到粗磨后，經單層隔倉板進入第二倉，該倉內鑲有平襯板，內有鋼球，將物料進一步研磨。粉狀物通過卸料箅板排出，完成粉磨作業。

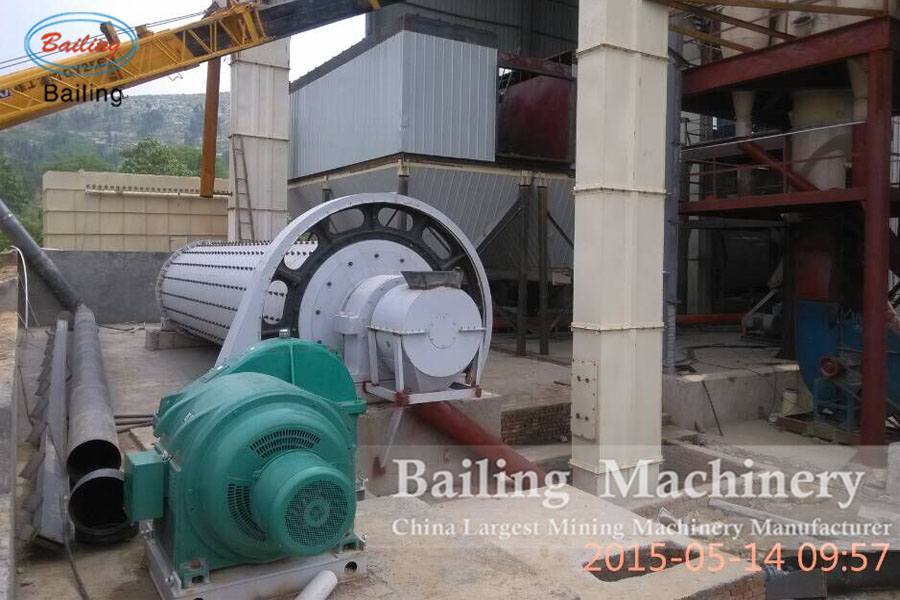

圖：Ф2200×7500球磨機服務于邯鄲金隅25t/h鐵礦生產線
|
規格型號 |
筒體轉速（r/min） |
裝球量 |
進料粒度 |
出料粒度 |
產量(t/h) |
電機功率 |
重量 |
|
Ф900×1200 |
36 |
1.0 |
≤20 |
0.074-0.4 |
0.5-1.5 |
18.5 |
4 |
|
Ф900×1800 |
36 |
1.5 |
≤20 |
0.074-0.4 |
1.1-3.5 |
22 |
4.8 |
|
Ф900×2100 |
36 |
1.7 |
≤20 |
0.074-0.4 |
0.7-3.5 |
15 |
3.9 |
|
Ф900×3000 |
36 |
2.6 |
≤20 |
0.074-0.4 |
1.5-4.8 |
30 |
6 |
|
Ф1200×2400 |
31 |
3.5 |
≤25 |
0.074-0.4 |
1.6-5 |
30 |
9.5 |
|
Ф1200×2800 |
31 |
6.8 |
≤25 |
0.074-0.4 |
1.5-5 |
37 |
13 |
|
Ф1200×4500 |
32 |
5.5 |
≤25 |
0.074-0.4 |
1.6-5.8 |
55 |
13.8 |
|
Ф1500×3000 |
33.8 |
6.8 |
≤25 |
0.074-0.4 |
3-9 |
110 |
19 |
|
Ф1500×4500 |
27 |
10.5 |
≤25 |
0.074-0.4 |
3.5-8 |
110 |
21 |
|
Ф1500×5700 |
25 |
13 |
≤25 |
0.074-0.4 |
3.6-11 |
130 |
24 |
|
Ф1830×3000 |
23.8 |
10 |
≤25 |
0.074-0.4 |
4-11 |
130 |
25 |
|
Ф1830×3600 |
23.8 |
12 |
≤25 |
0.074-0.4 |
4.3-12 |
155 |
32 |
|
Ф1830×4500 |
26.5 |
17 |
≤25 |
0.074-0.4 |
5.5-20 |
185 |
35 |
|
Ф1830×6400 |
25 |
21 |
≤25 |
0.074-0.4 |
6-17 |
210 |
38 |
|
Ф1830×7000 |
22.5 |
23 |
≤25 |
0.074-0.4 |
6.5-18 |
210 |
43 |
|
Ф2100×3000 |
23 |
13 |
≤25 |
0.074-0.4 |
5-15 |
180 |
32 |
|
Ф2100×3600 |
23.8 |
16 |
≤25 |
0.074-0.4 |
6-17 |
210 |
45.8 |
|
Ф2100×4500 |
23 |
20 |
≤25 |
0.074-0.4 |
7-21 |
245 |
52.6 |
|
Ф2100×7000 |
23 |
31 |
≤25 |
0.074-0.4 |
8-25 |
280 |
65 |
|
Ф2200×3600 |
21.7 |
17.5 |
≤25 |
0.074-0.4 |
8-21 |
245 |
42.8 |
|
Ф2200×4500 |
23.7 |
22 |
≤25 |
0.074-0.4 |
9-25 |
280 |
46.5 |
|
Ф2200×5500 |
21 |
30 |
≤25 |
0.074-0.4 |
10-20 |
245 |
48.5 |
|
Ф2200×6500 |
21.7 |
35 |
≤25 |
0.074-0.4 |
14-26 |
380 |
52.8 |
|
Ф2200×7500 |
21 |
33 |
≤25 |
0.074-0.4 |
16-30 |
380 |
56 |
|
Ф2200×9000 |
21.5 |
44 |
≤25 |
0.074-0.4 |
9-25 |
280 |
61.8 |
|
Ф2400×3000 |
20.6 |
30 |
≤25 |
0.075-0.4 |
15-50 |
245 |
59 |
|
Ф2400×3600 |
21 |
21 |
≤25 |
0.074-0.4 |
9-25 |
280 |
61.8 |
|
Ф2400×4500 |
21 |
26 |
≤25 |
0.074-0.4 |
15-60 |
380 |
65 |
|
Ф2400×6500 |
21 |
38 |
≤25 |
0.074-0.4 |
14-42 |
475 |
76.7 |
|
Ф2400×7000 |
21 |
41 |
≤25 |
0.074-0.4 |
14-42 |
475 |
76.7 |
|
Ф2400×7500 |
21 |
44 |
≤25 |
0.074-0.4 |
15-45 |
475 |
78.9 |
|
Ф2400×10000 |
21 |
58 |
≤25 |
0.074-0.4 |
18-55 |
680 |
94.5 |
|
Ф2400×11000 |
21 |
64 |
≤25 |
0.074-0.4 |
19-58 |
680 |
99.2 |
|
Ф2400×13000 |
21 |
75 |
≤25 |
0.074-0.4 |
25-60 |
800 |
115.2 |
|
Ф2700×3600 |
20.7 |
26 |
≤25 |
0.074-0.4 |
12-35 |
380 |
82 |
|
Ф2700×4000 |
20.7 |
29 |
≤25 |
0.074-0.4 |
15-36 |
380 |
85 |
|
Ф2700×4500 |
20.7 |
33 |
≤25 |
0.074-0.4 |
15-40 |
430 |
97 |
|
Ф3000×9000 |
19 |
109 |
≤25 |
0.074-0.4 |
22-80 |
680 |
168.6 |
|
Ф3000×12000 |
19 |
134 |
≤25 |
0.074-0.4 |
25-85 |
800 |
196.3 |
|
Ф3200×4500 |
18 |
65 |
≤25 |
0.074-0.4 |
按工藝條件定 |
800 |
137 |
|
Ф3600×4500 |
17 |
90 |
≤25 |
0.074-0.4 |
按工藝條件定 |
850 |
158 |
|
Ф3600×6000 |
17 |
110 |
≤25 |
0.074-0.4 |
按工藝條件定 |
1250 |
175 |
|
Ф3600×8500 |
18 |
131 |
≤25 |
0.074-0.4 |
45.8-256 |
1800 |
252 |
|
Ф4000×5000 |
16.9 |
121 |
≤25 |
0.074-0.4 |
45-208 |
1500 |
203 |
|
Ф4000×6000 |
16.9 |
146 |
≤25 |
0.074-0.4 |
65-248 |
1600 |
218 |
|
Ф4000×6700 |
16.9 |
149 |
≤25 |
0.074-0.4 |
45-252 |
1800 |
238 |
|
Ф4500×6400 |
15.6 |
172 |
≤25 |
0.074-0.4 |
54-306 |
2000 |
280 |
|
Ф5030×6400 |
14.4 |
216 |
≤25 |
0.074-0.4 |
68-386 |
2500 |
320 |
|
Ф5030×8300 |
14.4 |
266 |
≤25 |
0.074-0.4 |
88-500 |
3300 |
403 |
|
Ф5500×8500 |
13.8 |
338 |
≤25 |
0.074-0.4 |
108-615 |
4500 |
525 |
