中心傳動球磨機

【產品特點】

結構緊湊、占地面積小、可靠性好、配置簡單、易于安裝調試、操作和維護。

【產品簡介】

中心傳動球磨機用大型雙列調心滾柱軸承取代常規巴氏合金潤滑軸承。經過技術改進的軸承使用壽命長，密封性好，拆卸清洗方便，并配置有手動加油站定時加油，軸承處于良好潤滑狀態

在線咨詢: 0371-6688 8883

產品優勢
產品簡介
工作原理
技術參數
相關配件
客戶案例

產品優勢

1. 中心傳動球磨機是為我國國情而研制的，吸收了國內外生產、使用的先進經驗，采用了中心傳動型式，具有結構緊湊、占地面積小、可靠性好、配置簡單、易于安裝調試、操作和維護、實用、高效節能及使用壽命長等特點；

2. 采用中心傳動方式，無大小齒輪，電機，減速機，傳動系統和筒體在同一軸線上；筒體由雙列調心球面滾柱軸承支承，磨機中空軸頸與主軸承間為滾動摩擦，摩擦阻力小，節能；運轉平穩，工作可靠；

3. 采用液力耦合器；傳動效率高，不需大小齒輪，減輕了設備質量，降低了制造成本。配套電機功率低，比同規格的普通型球磨機電機功率減少10.7%-40.5%；

4. 由于中心傳動球磨機的軸承的選型是從工藝角度來選擇的大型軸承，其承載能力遠高于磨機滿負荷時的負荷；中心傳動球磨機軸承的使用壽命在正常情況下要高于普通磨機的使用壽命。

產品簡介

百靈機器研制生產的中心傳動球磨機用大型雙列調心滾柱軸承取代常規巴氏合金潤滑軸承，經過技術改進的軸承使用壽命長，密封性好，拆卸清洗方便，并配置有手動加油站定時加油，軸承處于良好潤滑狀態，比之滑動軸承的稀油潤滑系統簡便可靠。由于軸承的選型是從工藝角度來選擇的大型軸承，其承載能力遠高于磨機滿負荷時的負荷，因此軸承的使用壽命在正常情況下要高于磨機的使用壽命。該設備由于采用圓柱滾子軸承，減少了摩擦阻力和靜阻力矩，加上使用了液力偶合器和齒輪加速器，使配用電動機功率較常規磨機減少了10.7%--40.5%，節能效果顯著。僅節能一項，2-3年內即可收回磨機的投入費用。

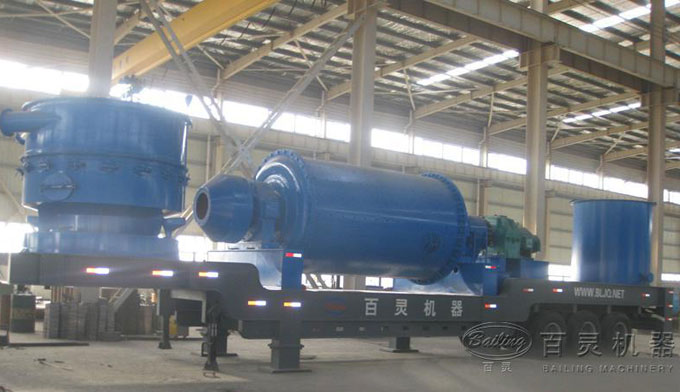

圖為百靈機器發往蘇丹客戶的中心傳動球磨機正在裝車

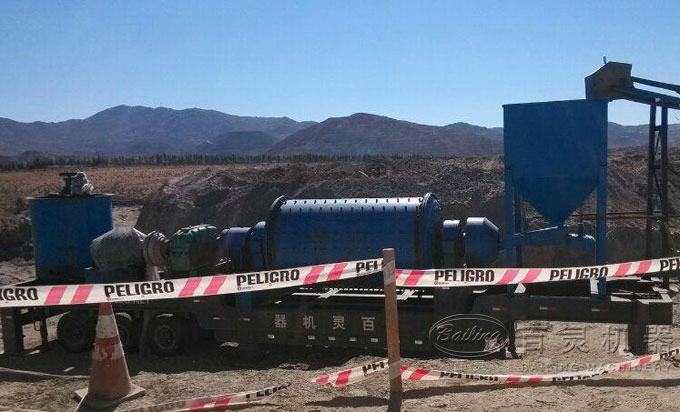

圖為百靈機器中心傳動球磨機在蘇丹客戶現場

工作原理

本機為臥式筒形旋轉裝置，外沿齒輪傳動，兩倉球磨機。物料由進料裝置經入料中空軸螺旋均勻地進入磨機第一倉，該倉內有階梯襯板或波紋襯板，內裝不同規格鋼球，筒體轉動產生離心力將鋼球帶到一定高度后落下，對物料產生重擊和研磨作用。物料在第一倉達到粗磨后，經單層隔倉板進入第二倉，該倉內鑲有平襯板，內有鋼球，將物料進一步研磨。粉狀物通過卸料箅板排出，完成粉磨作業。

技術參數

規格型號	轉速(r/min)	裝球重量(t)	給料粒度(mm)	產量(t/h)	配用電機型號	配用電機功率(kw)	重量(t)
φ900×900	38	0.95	≤25	0.22-1.07	Y160L-4	10	4.5
φ900×1800	38	1.80	≤25	0.4-2	7200L2-4	15	5.5
φ900×3000	37.5	2.70	≤25	0.8	Y225M-4	17	7.2
φ1200×2400	32	4.80	≤25	1.4-2	Y280M-4	37	13.5
φ1200×4500	30	5.20	≤25	1.4-3	Y280M-6	45	13.8
φ1500×1500	28.8	5	≤25	1.4-3.5	Y315S-6	45	14
φ1500×3000	28.8	8	≤25	2.5-4	JR125-6	75	17
φ1500×5700	28.8	12	≤25	4-6	JR127-6	115	25
φ1830×3500	24.5	13	≤25	4-8	JR138-6	160	30
φ1830×7000	24.5	21	≤25	7-10	JR138-8	210	36
φ2100×3500	23.8	20	≤25	4.5-3.3	QZM2135	185	37
φ2400×7000	21.4	24	≤25	14-16	JRQ158-8	420	50
